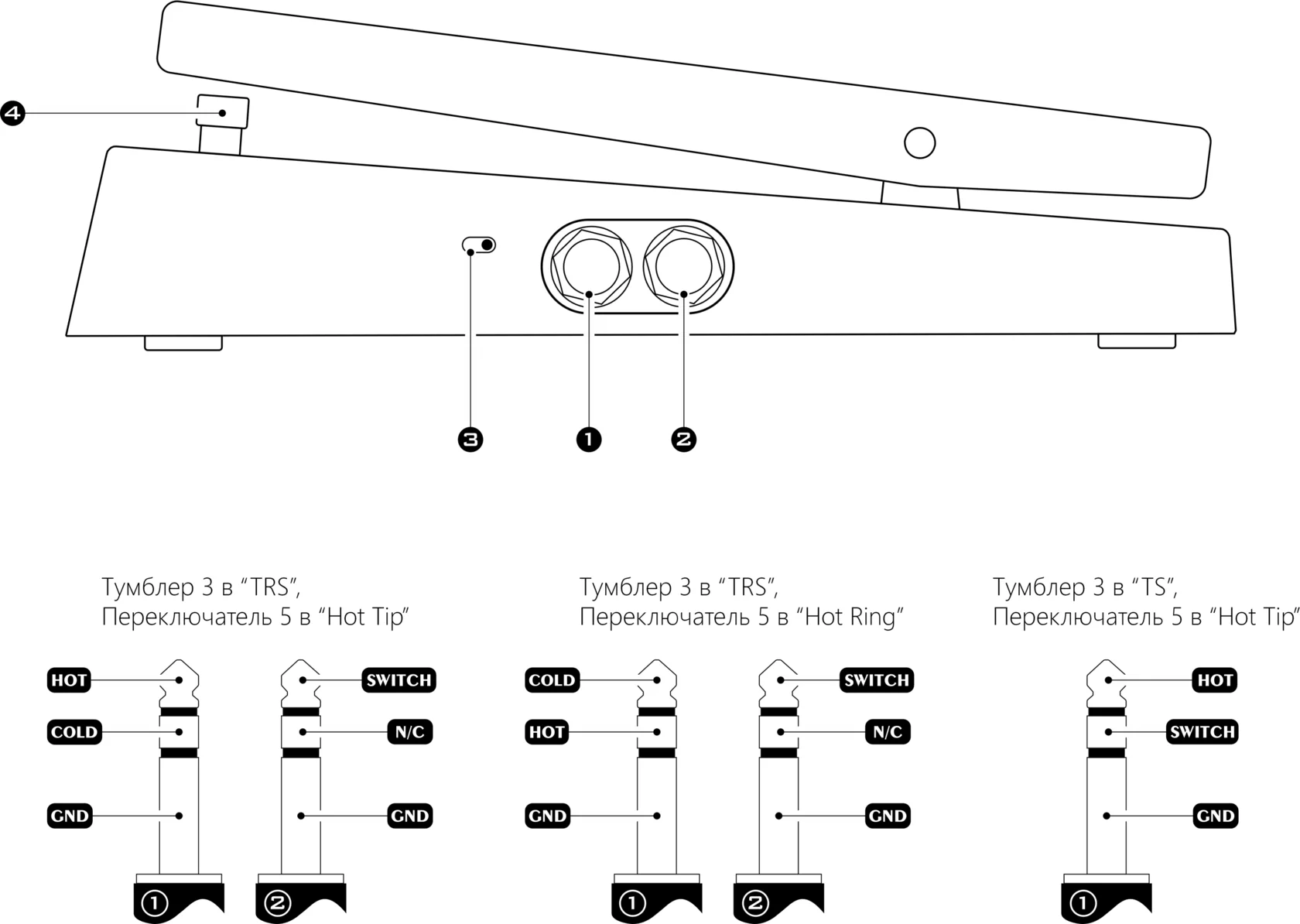

Подключаем EXP-01
1️⃣ POT - 1/4 TRS выход потенциометра
2️⃣ TOE - 1/4 TS выход переключателя (нормально разомкнут)
3️⃣ Switch - выбор TS / TRS режима потенциометра
4️⃣ Stomp Switch - кнопка для управления
5️⃣ DIP Switch - переключатель не показан на скетче, находится внутри педали. Определяет "Hot Tip" или "Hot Ring" режимы потенциометра.
При включении режима "TS" убедитесь что переключатель 5️⃣ в положении "Hot Tip". В этом случае оба сигнала, потенциометр и переключатель, будут передаваться через TRS кабель 1️⃣
ОТКРЫТЬ КАРТИНКУ В ОТДЕЛЬНОМ ОКНЕ Размеры
Размеры EXP-01 255*105*100 мм, Д*Ш*В (высота в закрытой позиции), вес 0,760 кг
Гарантия
Педаль поставляется с 2-х летней гарантией
